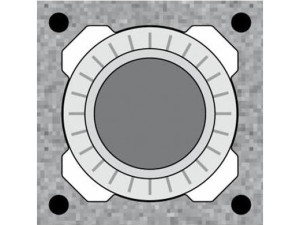

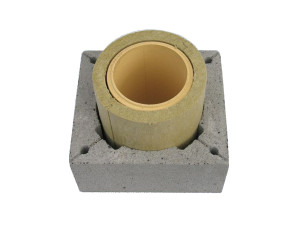

    Комплект дымохода одноходовой Schiedel Uni

    Смотрите прайс

    Комплект дымохода одноходовой Schiedel Uni – это уникальная дымоходная система от немецкого производителя. Она прошла множество испытаний, которые доказали эффективность, надежность и функциональность созданных комплектов. Особенностью такого дымохода является наличие в конструкционном исполнении каналов проветривания. Конструкция позволяет иметь дымоходу качественные изоляционные характеристики, благодаря которым удается повысить производительность работы всего камина.



    Система выгодна тем, что ее установка предназначена единоразово, то есть на весь срок службы объекта, где монтируется дымоход. В процессе эксплуатации комплекта исключено разрушение стенок изделия за счет воздействия агрессивных конденсатов или высоких температур. Кроме того, при использовании дымохода Schiedel Uni не будет необходимости в его ремонте или замене, поскольку качество всей конструкции и долговечность гарантированы.

    Рабочая температура дымохода 600 градусов Цельсия
    Максимальная рабочая температура 1000 градусов Цельсия (возгорание сажи)
    Тип внутренней керамической стенки Влагонепроницаемая
    Проникновение влаги керамической трубы 3-5 г/ч на м. кв. внутренней поверхности
    Обеспечение пожаробезопасности здания Класс F90 / L90 по европейской классификации
    Гарантия от завода-производителя 30 лет



    Европейский стандарт EN 13063 предлагает такую классификацию дымохода Schiedel Uni — T600 N1 G3 D100, где:



    Т600 Рабочая температура отработанных газов внутри дымохода
    N1 Герметичность дымоходной системы
    G Устойчивость дымохода к возгоранию сажи
    3 На всех видах топлива
    D Стойкость к коррозии
    100 Расстояние до горючих конструкций

    grand-kamin-sostav-dymoxodnoj-sistemy-schiedel-uniКонструкционные преимущества дымоходной системы Schiedel UNI



    По конструкции Schiedel Uni — это простая и легкая в монтаже дымоходная система, состоящая из качественных функциональных элементов.



    • Внутренней керамической трубе характерно высокое качество исполнения из огнестойкого шамотного материала с учетом соответствия специальным требованиям к дымоходам.
    • Уникальные свойства керамической трубы заключаются в хорошей температурной устойчивости, стойкости к кислой среде, высоких показателях плотности и прочности.
    • Равномерность охвата поверхности керамической трубы изоляционными плитами, которые гарантируют изоляционные характеристики всей конструкции.
    • Точность в соблюдении размеров изоляционных панелей, которые соответствуют параметрам каменной внешней оболочки и округлому сечению внутренней трубы.
    Артикул Сечение, см Наружный размер, см Вес, гп/мп
    UNI 14 14 32/32 78
    UNI 16 16 32/32 80
    UNI 18 18 36/36 99
    UNI 20 20 36/36 100
    UNI 25 25 48/48 183
    UNI 30 30 55/55 223
    UNI 35 35 60/60 382
    UNI 40 40 67/67 464

    Современное конструкционное решение дымоходов Schiedel UNIgrand-kamin-konstrukcionnaya-sxema-dymoxodnoj-sistemy-schiedel-uni



    Дымоходы Schiedel UNI являются универсальными, безопасными и надежными, прежде, всего, за счет своей конструкции. Каждая составляющая выполняет отдельную важную функцию, например, обеспечение конусом отвода влаги и повышенных температур от изоляционного материала, защита от влажности дымоходной системы за счет наличия верхнего комплекта.



    Основные элементы конструкции дымоходной системы Schiedel UNI:



    1. Конус
    2. Готовая оболочка для отделки верхней части дымохода
    3. Внутренняя керамическая труба
    4. Теплоизоляционный материал
    5. Передняя панель
    6. Тройник для подключения потребителя
    7. Идентификационная табличка
    8. Тройник для прочистки
    9. Дверца для осмотра и очистки
    10. Вентиляционная решетка
    11. Емкость для сбора и отвода конденсата
    12. Основание дымовой трубы

    Гарантийные условия Schiedel

    Производитель предоставляет именную гарантию сроком на 30 лет при условии покупки у официального представителя.

    grand-kamin-dymoxody-schiedel-uni-garantiya

    15 преимуществ, которые подтверждают качество дымоходной системы Schiedel UNI

    Schiedel UNI Другой производитель
    1. Керамическая труба Schiedel используется в дымоходах, работающих в сухом или влажном режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem-2

    1. Керамическая труба у других производителей может использоваться только в сухом режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem

    1. За счет круглого сечения керамической трубы образуется минимальное аэродинамическое сопротивление дымовым газам

    grand-kamin-sravnenie-dymoxodnyx-sistem-3

    1. Накапливание сажи из-за завихрений и противотяги в прямоугольном дымоходе

    grand-kamin-sravnenie-dymoxodnyx-sistem-4

    1. Сборник конденсата представляет собой керамический монолит с боковым отводом. Заводская комплектация предусматривает поставку патрубка в заглушенном виде. Заглушку можно выдавить в момент подключения канализационной трубы к патрубку.

    grand-kamin-sravnenie-dymoxodnyx-sistem-6

    1. После присоединения канализационной трубы к патрубку отвод конденсата замуровывается и при необходимости доступа к соединению пластик-керамика нужно делать шлифмашинкой окно на внешней оболочке.

    grand-kamin-sravnenie-dymoxodnyx-sistem-5

    1. Добраться к отводу конденсата очень просто через вентиляционную решетку, необходимой для поступления воздуха в каналы проветривания.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata-1

    1. Конструкционное исполнение отвода конденсата достаточно сложное.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata

    1. Удобный тройник способствует простой очистке дымоходной системы.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy

    1. Отверстие трубы слишком узкое.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy-1

    1. Тройник подключения 90 град. обладает цельной конструкцией из сырой глины, которая гарантирует надежность и прочность подключения.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-1

    1. Тройник подключения представляет собой конструкцию из обожженных элементов, соединенных при помощи клея.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya

    1. Использование тройника подключения 45 град. позволяет снизить аэродинамическое сопротивление дымовых газов.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-2

    1. Отсутствие возможности подсоединения потребителя под углом 45 град.
    1. Рабочая температура дымохода составляет 600 град. Цельсия, что может подтвердить декларация качества.

    Declaration-of-Performance_5_DE-01_003_CPR-2014-01-22

    1. Рабочая температура дымоходной системы достигает 400 град. Цельсия. Соответствующей декларации качества на керамические трубы от производителя найти невозможно.
    1. Каналы проветривания выводят влагу, излишек температуры в изоляции и не допускают нагревание каменной оболочки дымохода.

    grand-kamin-dymoxody-konstrukciya

    1. Каналы проветривания отсутствуют в слое минерального изоляционного материала.

    grand-kamin-dymoxody-konstrukciya-1

    1. Продукция имеет сертификат соответствия, выданный государственной системой сертификации УкрСЕПРО.
    1. Сертификация в Украине отсутствует.
    1. Наличие именной гарантии на 30 лет, подписанная Региональным Директором по восточной Европе.
    1. Выдача гарантии на 30 лет, которая не включает воздействие влажного воздуха дымовых газов.
    1. Высокотемпературный герметик Schiedel ROTEMPO способствует легкому и удобному склеиванию керамических труб.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub-1

    1. Для склеивания керамических труб используется сухая смесь, которая достаточно прихотлива в эксплуатации.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub

    1. Широкий модельный ряд — свыше 30 типоразмеров продукции, включающей интегрированные вентиляционным каналом двухходовые дымоходные системы.

    grand-kamin-dymoxody-dvuxxodovoj-komplekt-s-ventilyaciej

    1. Модельный ряд ограничен, двухходовых дымоходных комплектов с интегрированной вентиляцией в ассортименте нет.
    1. Готовая отделка канала дымохода над крышей, имитирующая красный кирпич.

    grand-kamin-dymoxody-schiedel-uni

    1. Готовые решения отделки дымоходного канала отсутствуют.
    1. Заказчику предложен выбор 3-х типоразмеров оригинальных стеклобетонных покровных плит.

    grand-kamin-dymoxody-pokrovnaya-plita-1

    1. Наличие только одного варианта покровной плиты невысокого качества.

    grand-kamin-dymoxody-pokrovnaya-plita

  • grand-kamin-komplekt-dymoxoda-odnoxodovoj-schiedel-uni-s-ventilyacionnym-mnogofunkcionalnym-kanalomgrand-kamin-komplekt-dymoxoda-odnoxodovoj-schiedel-uni-s-ventilyacionnym-mnogofunkcionalnym-kanalom-1

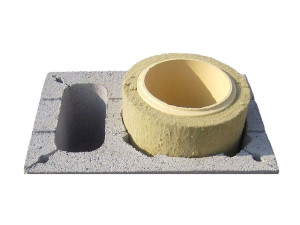

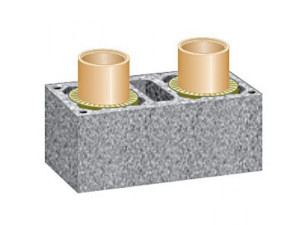

    Комплект дымохода одноходовой Schiedel Uni с вентиляционным / многофункциональным каналом

    Смотрите прайс

    Одноходовой дымоход Schiedel UNI с вентиляционным каналом – это функциональная система, которая выполняет надежное, простое и безопасное выведение продуктов сгорания. Применяется конструкция для создания каминов, печей или твердотопливных котлов, что говорит об универсальности эксплуатации такого дымохода. Конструкция соответствует современным требованиям стандартов, которые ныне несколько ужесточены для гарантии полной безопасности для пользователя.



    Дымоход в керамическом исполнении монтируется только один раз – предполагается, что его эксплуатация совпадает со сроком службы здания, где система будет функционировать. Производитель выдает гарантию на 30 лет, которая учитывает ситуации с прогоранием керамической стенки, воздействием влаги от дымовых газов, проявлением коррозии. Таким образом, клиент за разумную цену получает качественную дымоходную систему с каналами проветривания и прочной конструкцией.

    Рабочая температура дымохода 600 градусов Цельсия
    Максимальная рабочая температура 1000 градусов Цельсия (возгорание сажи)
    Тип внутренней керамической стенки Влагонепроницаемая
    Проникновение влаги керамической трубы 3-5 г/ч на м. кв. внутренней поверхности
    Обеспечение пожаробезопасности здания Класс F90 / L90 по европейской классификации
    Гарантия от завода-производителя 30 лет



    Европейский стандарт EN 13063 предлагает такую классификацию дымохода Schiedel Uni — T600 N1 G3 D100, где:



    Т600 Рабочая температура отработанных газов внутри дымохода
    N1 Герметичность дымоходной системы
    G Устойчивость дымохода к возгоранию сажи
    3 На всех видах топлива
    D Стойкость к коррозии
    100 Расстояние до горючих конструкций

    grand-kamin-sostav-dymoxodnoj-sistemy-schiedel-uniКонструкционные преимущества дымоходной системы Schiedel UNI



    По конструкции Schiedel Uni — это простая и легкая в монтаже дымоходная система, состоящая из качественных функциональных элементов.



    • Внутренней керамической трубе характерно высокое качество исполнения из огнестойкого шамотного материала с учетом соответствия специальным требованиям к дымоходам.
    • Уникальные свойства керамической трубы заключаются в хорошей температурной устойчивости, стойкости к кислой среде, высоких показателях плотности и прочности.
    • Равномерность охвата поверхности керамической трубы изоляционными плитами, которые гарантируют изоляционные характеристики всей конструкции.
    • Точность в соблюдении размеров изоляционных панелей, которые соответствуют параметрам каменной внешней оболочки и округлому сечению внутренней трубы.
    Артикул Сечение, см Канал, см Наружный размер, см Вес, гп/мп
    UNI 14L 14 10/22 32/46 109
    UNI 16L 16 10/22 32/46 110
    UNI 18L 18 10/26 36/50 124
    UNI 20L 20 10/26 36/50 125
    UNI 25L 25 2 х 10,5/17 48/62 231
    UNI 30L 30 2 х 12/20 55/71 285
    UNI 35L 35 2 х 14/22,5 60/78 430
    UNI 40L 40 2 х 15,5/26 67/86 551

    Современное конструкционное решение дымоходов Schiedel UNIgrand-kamin-konstrukcionnaya-sxema-dymoxodnoj-sistemy-schiedel-uni



    Дымоходы Schiedel UNI являются универсальными, безопасными и надежными, прежде, всего, за счет своей конструкции. Каждая составляющая выполняет отдельную важную функцию, например, обеспечение конусом отвода влаги и повышенных температур от изоляционного материала, защита от влажности дымоходной системы за счет наличия верхнего комплекта.



    Основные элементы конструкции дымоходной системы Schiedel UNI:



    1. Конус
    2. Готовая оболочка для отделки верхней части дымохода
    3. Внутренняя керамическая труба
    4. Теплоизоляционный материал
    5. Передняя панель
    6. Тройник для подключения потребителя
    7. Идентификационная табличка
    8. Тройник для прочистки
    9. Дверца для осмотра и очистки
    10. Вентиляционная решетка
    11. Емкость для сбора и отвода конденсата
    12. Основание дымовой трубы

    Проектирование систем дымоходов для теплогенераторов на твердом воздухе по схеме воздух-газ



    grand-kamin-dymoxody-schiedel-uni-ukazaniya-po-proektirovaniyu-dymoxodnyx-sistemНеобходимость поиска инновационных решений



    По современным требованиям строительства существует необходимость использования в зданиях приточных установок механического типа, чтобы обеспечить жилое пространство свежим воздухом в достаточном количестве. Это позволяет создавать комфортные условия для проживания, а также защитить здание от влаги.



    Schiedel UNI — уникальное предложение современного рынка



    Применение теплогенераторов в сочетании с приточными установками должно учитывать важное условие – ни при каких ситуациях невозможно допущение увеличения разряжения воздуха. Оптимальным решением стала эксплуатация твердотопливных теплогенерирующих механизмов, независящих от наличия воздуха в помещении. В этом случае компания Schiedel  предлагает дымоходы UNI, которые гарантируют одновременно приток воздуха и безопасный отвод дымовых газов.



    Принцип работы дымохода Scheidel UNI



    Конструкция дымовой трубы, функционирующих по схеме LAS (воздух-газ), включает дымоход и вентиляционный канал, через который идет воздух для сжигания. Отвод самих же дымовых газов происходит по дымоходной трубе.

    Гарантийные условия Schiedel

    Производитель предоставляет именную гарантию сроком на 30 лет при условии покупки у официального представителя.

    grand-kamin-dymoxody-schiedel-uni-garantiya

    15 преимуществ, которые подтверждают качество дымоходной системы Schiedel UNI

    Schiedel UNI Другой производитель
    1. Керамическая труба Schiedel используется в дымоходах, работающих в сухом или влажном режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem-2

    1. Керамическая труба у других производителей может использоваться только в сухом режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem

    1. За счет круглого сечения керамической трубы образуется минимальное аэродинамическое сопротивление дымовым газам

    grand-kamin-sravnenie-dymoxodnyx-sistem-3

    1. Накапливание сажи из-за завихрений и противотяги в прямоугольном дымоходе

    grand-kamin-sravnenie-dymoxodnyx-sistem-4

    1. Сборник конденсата представляет собой керамический монолит с боковым отводом. Заводская комплектация предусматривает поставку патрубка в заглушенном виде. Заглушку можно выдавить в момент подключения канализационной трубы к патрубку.

    grand-kamin-sravnenie-dymoxodnyx-sistem-6

    1. После присоединения канализационной трубы к патрубку отвод конденсата замуровывается и при необходимости доступа к соединению пластик-керамика нужно делать шлифмашинкой окно на внешней оболочке.

    grand-kamin-sravnenie-dymoxodnyx-sistem-5

    1. Добраться к отводу конденсата очень просто через вентиляционную решетку, необходимой для поступления воздуха в каналы проветривания.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata-1

    1. Конструкционное исполнение отвода конденсата достаточно сложное.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata

    1. Удобный тройник способствует простой очистке дымоходной системы.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy

    1. Отверстие трубы слишком узкое.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy-1

    1. Тройник подключения 90 град. обладает цельной конструкцией из сырой глины, которая гарантирует надежность и прочность подключения.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-1

    1. Тройник подключения представляет собой конструкцию из обожженных элементов, соединенных при помощи клея.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya

    1. Использование тройника подключения 45 град. позволяет снизить аэродинамическое сопротивление дымовых газов.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-2

    1. Отсутствие возможности подсоединения потребителя под углом 45 град.
    1. Рабочая температура дымохода составляет 600 град. Цельсия, что может подтвердить декларация качества.

    Declaration-of-Performance_5_DE-01_003_CPR-2014-01-22

    1. Рабочая температура дымоходной системы достигает 400 град. Цельсия. Соответствующей декларации качества на керамические трубы от производителя найти невозможно.
    1. Каналы проветривания выводят влагу, излишек температуры в изоляции и не допускают нагревание каменной оболочки дымохода.

    grand-kamin-dymoxody-konstrukciya

    1. Каналы проветривания отсутствуют в слое минерального изоляционного материала.

    grand-kamin-dymoxody-konstrukciya-1

    1. Продукция имеет сертификат соответствия, выданный государственной системой сертификации УкрСЕПРО.
    1. Сертификация в Украине отсутствует.
    1. Наличие именной гарантии на 30 лет, подписанная Региональным Директором по восточной Европе.
    1. Выдача гарантии на 30 лет, которая не включает воздействие влажного воздуха дымовых газов.
    1. Высокотемпературный герметик Schiedel ROTEMPO способствует легкому и удобному склеиванию керамических труб.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub-1

    1. Для склеивания керамических труб используется сухая смесь, которая достаточно прихотлива в эксплуатации.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub

    1. Широкий модельный ряд — свыше 30 типоразмеров продукции, включающей интегрированные вентиляционным каналом двухходовые дымоходные системы.

    grand-kamin-dymoxody-dvuxxodovoj-komplekt-s-ventilyaciej

    1. Модельный ряд ограничен, двухходовых дымоходных комплектов с интегрированной вентиляцией в ассортименте нет.
    1. Готовая отделка канала дымохода над крышей, имитирующая красный кирпич.

    grand-kamin-dymoxody-schiedel-uni

    1. Готовые решения отделки дымоходного канала отсутствуют.
    1. Заказчику предложен выбор 3-х типоразмеров оригинальных стеклобетонных покровных плит.

    grand-kamin-dymoxody-pokrovnaya-plita-1

    1. Наличие только одного варианта покровной плиты невысокого качества.

    grand-kamin-dymoxody-pokrovnaya-plita

  • grand-kamin-komplekt-dymoxoda-dvuxodovojschiedel-uni-1grand-kamin-komplekt-dymoxoda-dvuxodovojschiedel-uni

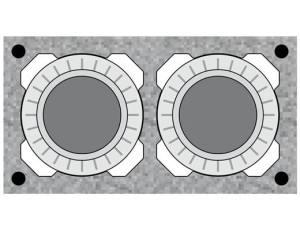

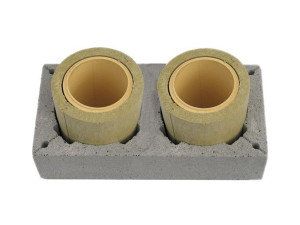

    Комплект дымохода двухходовой Schiedel Uni

    Смотрите прайс

    Комплект дымохода двухходовой Schiedel UNI имеет керамическую составляющую, способствующего лучшей работе всей системы. Компания-производитель предлагает широкий ассортимент типоразмеров, что характеризует изделия UNI, как универсальные. Для данных дымоходов разработана техническая документация, которая подразумевает четкий расчет поперечного сечения, содержит понятные материалы проектирования и включает инструкцию, позволяющую подключить скандинавские печи.



    Дымоходы двухходовой Schiedel UNI может быть использован для отопительных установок, функционирующих за счет твердого, газообразного или жидкого топливного материала. Возможна эксплуатация в паре с печами и котлами, топливом для которых является каменный уголь. С такой дымоходной системой гарантирован безопасный отвод газов, выведение влаги и обеспечение защиты помещения от сырости. Продукция Schiedel UNI – это надежность и создаваемый комфорт для проживания.

    Рабочая температура дымохода 600 градусов Цельсия
    Максимальная рабочая температура 1000 градусов Цельсия (возгорание сажи)
    Тип внутренней керамической стенки Влагонепроницаемая
    Проникновение влаги керамической трубы 3-5 г/ч на м. кв. внутренней поверхности
    Обеспечение пожаробезопасности здания Класс F90 / L90 по европейской классификации
    Гарантия от завода-производителя 30 лет



    Европейский стандарт EN 13063 предлагает такую классификацию дымохода Schiedel Uni — T600 N1 G3 D100, где:



    Т600 Рабочая температура отработанных газов внутри дымохода
    N1 Герметичность дымоходной системы
    G Устойчивость дымохода к возгоранию сажи
    3 На всех видах топлива
    D Стойкость к коррозии
    100 Расстояние до горючих конструкций

    grand-kamin-sostav-dymoxodnoj-sistemy-schiedel-uniКонструкционные преимущества дымоходной системы Schiedel UNI



    По конструкции Schiedel Uni — это простая и легкая в монтаже дымоходная система, состоящая из качественных функциональных элементов.



    • Внутренней керамической трубе характерно высокое качество исполнения из огнестойкого шамотного материала с учетом соответствия специальным требованиям к дымоходам.
    • Уникальные свойства керамической трубы заключаются в хорошей температурной устойчивости, стойкости к кислой среде, высоких показателях плотности и прочности.
    • Равномерность охвата поверхности керамической трубы изоляционными плитами, которые гарантируют изоляционные характеристики всей конструкции.
    • Точность в соблюдении размеров изоляционных панелей, которые соответствуют параметрам каменной внешней оболочки и округлому сечению внутренней трубы.
    Артикул Сечение, см Наружный размер, см Вес, гп/мп
    UNI 1414 14/14 32/59 139
    UNI 1616 16/16 32/59 166
    UNI 1818 18/18 36/67 163
    UNI 2020 20/20 36/67 165

    Современное конструкционное решение дымоходов Schiedel UNIgrand-kamin-konstrukcionnaya-sxema-dymoxodnoj-sistemy-schiedel-uni



    Дымоходы Schiedel UNI являются универсальными, безопасными и надежными, прежде, всего, за счет своей конструкции. Каждая составляющая выполняет отдельную важную функцию, например, обеспечение конусом отвода влаги и повышенных температур от изоляционного материала, защита от влажности дымоходной системы за счет наличия верхнего комплекта.



    Основные элементы конструкции дымоходной системы Schiedel UNI:



    1. Конус
    2. Готовая оболочка для отделки верхней части дымохода
    3. Внутренняя керамическая труба
    4. Теплоизоляционный материал
    5. Передняя панель
    6. Тройник для подключения потребителя
    7. Идентификационная табличка
    8. Тройник для прочистки
    9. Дверца для осмотра и очистки
    10. Вентиляционная решетка
    11. Емкость для сбора и отвода конденсата
    12. Основание дымовой трубы

    Гарантийные условия Schiedel

    Производитель предоставляет именную гарантию сроком на 30 лет при условии покупки у официального представителя.

    grand-kamin-dymoxody-schiedel-uni-garantiya

    15 преимуществ, которые подтверждают качество дымоходной системы Schiedel UNI

    Schiedel UNI Другой производитель
    1. Керамическая труба Schiedel используется в дымоходах, работающих в сухом или влажном режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem-2

    1. Керамическая труба у других производителей может использоваться только в сухом режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem

    1. За счет круглого сечения керамической трубы образуется минимальное аэродинамическое сопротивление дымовым газам

    grand-kamin-sravnenie-dymoxodnyx-sistem-3

    1. Накапливание сажи из-за завихрений и противотяги в прямоугольном дымоходе

    grand-kamin-sravnenie-dymoxodnyx-sistem-4

    1. Сборник конденсата представляет собой керамический монолит с боковым отводом. Заводская комплектация предусматривает поставку патрубка в заглушенном виде. Заглушку можно выдавить в момент подключения канализационной трубы к патрубку.

    grand-kamin-sravnenie-dymoxodnyx-sistem-6

    1. После присоединения канализационной трубы к патрубку отвод конденсата замуровывается и при необходимости доступа к соединению пластик-керамика нужно делать шлифмашинкой окно на внешней оболочке.

    grand-kamin-sravnenie-dymoxodnyx-sistem-5

    1. Добраться к отводу конденсата очень просто через вентиляционную решетку, необходимой для поступления воздуха в каналы проветривания.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata-1

    1. Конструкционное исполнение отвода конденсата достаточно сложное.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata

    1. Удобный тройник способствует простой очистке дымоходной системы.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy

    1. Отверстие трубы слишком узкое.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy-1

    1. Тройник подключения 90 град. обладает цельной конструкцией из сырой глины, которая гарантирует надежность и прочность подключения.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-1

    1. Тройник подключения представляет собой конструкцию из обожженных элементов, соединенных при помощи клея.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya

    1. Использование тройника подключения 45 град. позволяет снизить аэродинамическое сопротивление дымовых газов.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-2

    1. Отсутствие возможности подсоединения потребителя под углом 45 град.
    1. Рабочая температура дымохода составляет 600 град. Цельсия, что может подтвердить декларация качества.

    Declaration-of-Performance_5_DE-01_003_CPR-2014-01-22

    1. Рабочая температура дымоходной системы достигает 400 град. Цельсия. Соответствующей декларации качества на керамические трубы от производителя найти невозможно.
    1. Каналы проветривания выводят влагу, излишек температуры в изоляции и не допускают нагревание каменной оболочки дымохода.

    grand-kamin-dymoxody-konstrukciya

    1. Каналы проветривания отсутствуют в слое минерального изоляционного материала.

    grand-kamin-dymoxody-konstrukciya-1

    1. Продукция имеет сертификат соответствия, выданный государственной системой сертификации УкрСЕПРО.
    1. Сертификация в Украине отсутствует.
    1. Наличие именной гарантии на 30 лет, подписанная Региональным Директором по восточной Европе.
    1. Выдача гарантии на 30 лет, которая не включает воздействие влажного воздуха дымовых газов.
    1. Высокотемпературный герметик Schiedel ROTEMPO способствует легкому и удобному склеиванию керамических труб.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub-1

    1. Для склеивания керамических труб используется сухая смесь, которая достаточно прихотлива в эксплуатации.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub

    1. Широкий модельный ряд — свыше 30 типоразмеров продукции, включающей интегрированные вентиляционным каналом двухходовые дымоходные системы.

    grand-kamin-dymoxody-dvuxxodovoj-komplekt-s-ventilyaciej

    1. Модельный ряд ограничен, двухходовых дымоходных комплектов с интегрированной вентиляцией в ассортименте нет.
    1. Готовая отделка канала дымохода над крышей, имитирующая красный кирпич.

    grand-kamin-dymoxody-schiedel-uni

    1. Готовые решения отделки дымоходного канала отсутствуют.
    1. Заказчику предложен выбор 3-х типоразмеров оригинальных стеклобетонных покровных плит.

    grand-kamin-dymoxody-pokrovnaya-plita-1

    1. Наличие только одного варианта покровной плиты невысокого качества.

    grand-kamin-dymoxody-pokrovnaya-plita

  • grand-kamin-komplekt-dymoxoda-dvuxodovoj-schiedel-uni-s-ventilyacionnym-mnogofunkcionalnym-kanalom-1grand-kamin-komplekt-dymoxoda-dvuxodovoj-schiedel-uni-s-ventilyacionnym-mnogofunkcionalnym-kanalom

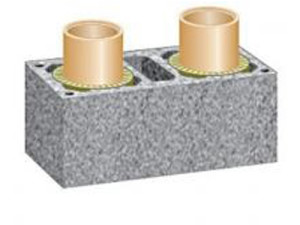

    Комплект дымохода двухходовой Schiedel Uni с вентиляционным / многофункциональным каналом

    Смотрите прайс

    Двухходовой дымоход Schiedel UNI данной модификации оснащен вентиляционным каналом, который играет важную роль в наличии притока воздуха с целью сжигания топлива и при отведении дымовых газов. Чтобы правильно подобрать и монтировать дымоход, немецкая производитель Schiedel отдельно разработал нормативную документацию – инструкции и материалы для расчетов и эффективного подключения.



    Готовая функциональный дымоход UNI в процессе эксплуатации характеризует себя только с лучшей стороны. Удается гарантировать безопасность для окружающих и создать полный комфорт для проживания в помещении. Продукция Schiedel предназначена для долгосрочной эксплуатации в зданиях, где монтируется котел, печь или же каминная топка. Перед произведением установки дымохода следует в точности соблюдать правила безопасности, которые обезопасят Вас от возникновения непредвиденных ситуаций.

    Рабочая температура дымохода 600 градусов Цельсия
    Максимальная рабочая температура 1000 градусов Цельсия (возгорание сажи)
    Тип внутренней керамической стенки Влагонепроницаемая
    Проникновение влаги керамической трубы 3-5 г/ч на м. кв. внутренней поверхности
    Обеспечение пожаробезопасности здания Класс F90 / L90 по европейской классификации
    Гарантия от завода-производителя 30 лет



    Европейский стандарт EN 13063 предлагает такую классификацию дымохода Schiedel Uni — T600 N1 G3 D100, где:



    Т600 Рабочая температура отработанных газов внутри дымохода
    N1 Герметичность дымоходной системы
    G Устойчивость дымохода к возгоранию сажи
    3 На всех видах топлива
    D Стойкость к коррозии
    100 Расстояние до горючих конструкций

    grand-kamin-sostav-dymoxodnoj-sistemy-schiedel-uniКонструкционные преимущества дымоходной системы Schiedel UNI



    По конструкции Schiedel Uni — это простая и легкая в монтаже дымоходная система, состоящая из качественных функциональных элементов.



    • Внутренней керамической трубе характерно высокое качество исполнения из огнестойкого шамотного материала с учетом соответствия специальным требованиям к дымоходам.
    • Уникальные свойства керамической трубы заключаются в хорошей температурной устойчивости, стойкости к кислой среде, высоких показателях плотности и прочности.
    • Равномерность охвата поверхности керамической трубы изоляционными плитами, которые гарантируют изоляционные характеристики всей конструкции.
    • Точность в соблюдении размеров изоляционных панелей, которые соответствуют параметрам каменной внешней оболочки и округлому сечению внутренней трубы.
    Артикул Сечение, см Канал, см Наружный размер, см Вес, гп/мп
    UNI 1414 14-L-14 10/22 32/72 165
    UNI 1616 16-L-16 10/22 32/72 168
    UNI 1818 18-L-18 13/26 36/83 195
    UNI 2020 20-L-20 13/26 36/83 196

    Современное конструкционное решение дымоходов Schiedel UNIgrand-kamin-konstrukcionnaya-sxema-dymoxodnoj-sistemy-schiedel-uni



    Дымоходы Schiedel UNI являются универсальными, безопасными и надежными, прежде, всего, за счет своей конструкции. Каждая составляющая выполняет отдельную важную функцию, например, обеспечение конусом отвода влаги и повышенных температур от изоляционного материала, защита от влажности дымоходной системы за счет наличия верхнего комплекта.



    Основные элементы конструкции дымоходной системы Schiedel UNI:



    1. Конус
    2. Готовая оболочка для отделки верхней части дымохода
    3. Внутренняя керамическая труба
    4. Теплоизоляционный материал
    5. Передняя панель
    6. Тройник для подключения потребителя
    7. Идентификационная табличка
    8. Тройник для прочистки
    9. Дверца для осмотра и очистки
    10. Вентиляционная решетка
    11. Емкость для сбора и отвода конденсата
    12. Основание дымовой трубы

    Проектирование систем дымоходов для теплогенераторов на твердом воздухе по схеме воздух-газ



    grand-kamin-dymoxody-schiedel-uni-ukazaniya-po-proektirovaniyu-dymoxodnyx-sistemНеобходимость поиска инновационных решений



    По современным требованиям строительства существует необходимость использования в зданиях приточных установок механического типа, чтобы обеспечить жилое пространство свежим воздухом в достаточном количестве. Это позволяет создавать комфортные условия для проживания, а также защитить здание от влаги.



    Schiedel UNI — уникальное предложение современного рынка



    Применение теплогенераторов в сочетании с приточными установками должно учитывать важное условие – ни при каких ситуациях невозможно допущение увеличения разряжения воздуха. Оптимальным решением стала эксплуатация твердотопливных теплогенерирующих механизмов, независящих от наличия воздуха в помещении. В этом случае компания Schiedel  предлагает дымоходы UNI, которые гарантируют одновременно приток воздуха и безопасный отвод дымовых газов.



    Принцип работы дымохода Scheidel UNI



    Конструкция дымовой трубы, функционирующих по схеме LAS (воздух-газ), включает дымоход и вентиляционный канал, через который идет воздух для сжигания. Отвод самих же дымовых газов происходит по дымоходной трубе.

    Гарантийные условия Schiedel

    Производитель предоставляет именную гарантию сроком на 30 лет при условии покупки у официального представителя.

    grand-kamin-dymoxody-schiedel-uni-garantiya

    15 преимуществ, которые подтверждают качество дымоходной системы Schiedel UNI

    Schiedel UNI Другой производитель
    1. Керамическая труба Schiedel используется в дымоходах, работающих в сухом или влажном режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem-2

    1. Керамическая труба у других производителей может использоваться только в сухом режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem

    1. За счет круглого сечения керамической трубы образуется минимальное аэродинамическое сопротивление дымовым газам

    grand-kamin-sravnenie-dymoxodnyx-sistem-3

    1. Накапливание сажи из-за завихрений и противотяги в прямоугольном дымоходе

    grand-kamin-sravnenie-dymoxodnyx-sistem-4

    1. Сборник конденсата представляет собой керамический монолит с боковым отводом. Заводская комплектация предусматривает поставку патрубка в заглушенном виде. Заглушку можно выдавить в момент подключения канализационной трубы к патрубку.

    grand-kamin-sravnenie-dymoxodnyx-sistem-6

    1. После присоединения канализационной трубы к патрубку отвод конденсата замуровывается и при необходимости доступа к соединению пластик-керамика нужно делать шлифмашинкой окно на внешней оболочке.

    grand-kamin-sravnenie-dymoxodnyx-sistem-5

    1. Добраться к отводу конденсата очень просто через вентиляционную решетку, необходимой для поступления воздуха в каналы проветривания.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata-1

    1. Конструкционное исполнение отвода конденсата достаточно сложное.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata

    1. Удобный тройник способствует простой очистке дымоходной системы.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy

    1. Отверстие трубы слишком узкое.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy-1

    1. Тройник подключения 90 град. обладает цельной конструкцией из сырой глины, которая гарантирует надежность и прочность подключения.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-1

    1. Тройник подключения представляет собой конструкцию из обожженных элементов, соединенных при помощи клея.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya

    1. Использование тройника подключения 45 град. позволяет снизить аэродинамическое сопротивление дымовых газов.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-2

    1. Отсутствие возможности подсоединения потребителя под углом 45 град.
    1. Рабочая температура дымохода составляет 600 град. Цельсия, что может подтвердить декларация качества.

    Declaration-of-Performance_5_DE-01_003_CPR-2014-01-22

    1. Рабочая температура дымоходной системы достигает 400 град. Цельсия. Соответствующей декларации качества на керамические трубы от производителя найти невозможно.
    1. Каналы проветривания выводят влагу, излишек температуры в изоляции и не допускают нагревание каменной оболочки дымохода.

    grand-kamin-dymoxody-konstrukciya

    1. Каналы проветривания отсутствуют в слое минерального изоляционного материала.

    grand-kamin-dymoxody-konstrukciya-1

    1. Продукция имеет сертификат соответствия, выданный государственной системой сертификации УкрСЕПРО.
    1. Сертификация в Украине отсутствует.
    1. Наличие именной гарантии на 30 лет, подписанная Региональным Директором по восточной Европе.
    1. Выдача гарантии на 30 лет, которая не включает воздействие влажного воздуха дымовых газов.
    1. Высокотемпературный герметик Schiedel ROTEMPO способствует легкому и удобному склеиванию керамических труб.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub-1

    1. Для склеивания керамических труб используется сухая смесь, которая достаточно прихотлива в эксплуатации.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub

    1. Широкий модельный ряд — свыше 30 типоразмеров продукции, включающей интегрированные вентиляционным каналом двухходовые дымоходные системы.

    grand-kamin-dymoxody-dvuxxodovoj-komplekt-s-ventilyaciej

    1. Модельный ряд ограничен, двухходовых дымоходных комплектов с интегрированной вентиляцией в ассортименте нет.
    1. Готовая отделка канала дымохода над крышей, имитирующая красный кирпич.

    grand-kamin-dymoxody-schiedel-uni

    1. Готовые решения отделки дымоходного канала отсутствуют.
    1. Заказчику предложен выбор 3-х типоразмеров оригинальных стеклобетонных покровных плит.

    grand-kamin-dymoxody-pokrovnaya-plita-1

    1. Наличие только одного варианта покровной плиты невысокого качества.

    grand-kamin-dymoxody-pokrovnaya-plita

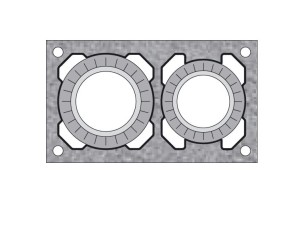

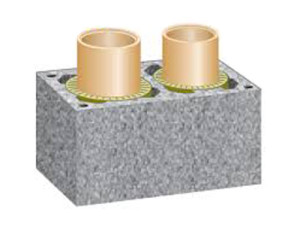

  • grand-kamin-komplekt-dymoxoda-kombinirovannyj-schiedel-uni-1grand-kamin-komplekt-dymoxoda-kombinirovannyj-schiedel-uni

    Комплект дымохода комбинированный Schiedel Uni

    Смотрите прайс

    Комплект дымохода комбинированный Schiedel Uni – это обеспечение комфортного использования установленного камина или печи. Возможна эксплуатация такой дымоходной системы для разнообразных отопительных приборов, в частности, тех, которые отличаются по виду используемого топливного материала. В этом и заключается универсальность Schiedel Uni – продукции, прошедшей не один этап испытаний на качество.



    Преимущество использования подобного дымохода состоит в долговечности. Она определяется теми факторами, которые характеризуют отсутствие необходимости в ремонте или же замене системы, предупреждение разрушений из-за воздействия агрессивного конденсата или высоких температур. Schiedel Uni – это безопасные дымоходы, устойчивые к возгоранию сажи и устанавливаемые раз на полный срок эксплуатации жилища.

    Рабочая температура дымохода 600 градусов Цельсия
    Максимальная рабочая температура 1000 градусов Цельсия (возгорание сажи)
    Тип внутренней керамической стенки Влагонепроницаемая
    Проникновение влаги керамической трубы 3-5 г/ч на м. кв. внутренней поверхности
    Обеспечение пожаробезопасности здания Класс F90 / L90 по европейской классификации
    Гарантия от завода-производителя 30 лет



    Европейский стандарт EN 13063 предлагает такую классификацию дымохода Schiedel Uni — T600 N1 G3 D100, где:



    Т600 Рабочая температура отработанных газов внутри дымохода
    N1 Герметичность дымоходной системы
    G Устойчивость дымохода к возгоранию сажи
    3 На всех видах топлива
    D Стойкость к коррозии
    100 Расстояние до горючих конструкций

    grand-kamin-sostav-dymoxodnoj-sistemy-schiedel-uniКонструкционные преимущества дымоходной системы Schiedel UNI



    По конструкции Schiedel Uni — это простая и легкая в монтаже дымоходная система, состоящая из качественных функциональных элементов.



    • Внутренней керамической трубе характерно высокое качество исполнения из огнестойкого шамотного материала с учетом соответствия специальным требованиям к дымоходам.
    • Уникальные свойства керамической трубы заключаются в хорошей температурной устойчивости, стойкости к кислой среде, высоких показателях плотности и прочности.
    • Равномерность охвата поверхности керамической трубы изоляционными плитами, которые гарантируют изоляционные характеристики всей конструкции.
    • Точность в соблюдении размеров изоляционных панелей, которые соответствуют параметрам каменной внешней оболочки и округлому сечению внутренней трубы.
    Артикул Сечение, см Наружный размер, см Вес, гп/мп
    UNI 1614 16/14 32/59 141
    UNI 1814 18/16 36/64 164
    UNI 1816 18/168 36/64 166
    UNI 2016 20/14 36/64 165
    UNI 2016 20/16 36/64 167
    UNI 2018 20/18 36/67 164

    Современное конструкционное решение дымоходов Schiedel UNIgrand-kamin-konstrukcionnaya-sxema-dymoxodnoj-sistemy-schiedel-uni



    Дымоходы Schiedel UNI являются универсальными, безопасными и надежными, прежде, всего, за счет своей конструкции. Каждая составляющая выполняет отдельную важную функцию, например, обеспечение конусом отвода влаги и повышенных температур от изоляционного материала, защита от влажности дымоходной системы за счет наличия верхнего комплекта.



    Основные элементы конструкции дымоходной системы Schiedel UNI:



    1. Конус
    2. Готовая оболочка для отделки верхней части дымохода
    3. Внутренняя керамическая труба
    4. Теплоизоляционный материал
    5. Передняя панель
    6. Тройник для подключения потребителя
    7. Идентификационная табличка
    8. Тройник для прочистки
    9. Дверца для осмотра и очистки
    10. Вентиляционная решетка
    11. Емкость для сбора и отвода конденсата
    12. Основание дымовой трубы

    Гарантийные условия Schiedel

    Производитель предоставляет именную гарантию сроком на 30 лет при условии покупки у официального представителя.

    grand-kamin-dymoxody-schiedel-uni-garantiya

    15 преимуществ, которые подтверждают качество дымоходной системы Schiedel UNI

    Schiedel UNI Другой производитель
    1. Керамическая труба Schiedel используется в дымоходах, работающих в сухом или влажном режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem-2

    1. Керамическая труба у других производителей может использоваться только в сухом режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem

    1. За счет круглого сечения керамической трубы образуется минимальное аэродинамическое сопротивление дымовым газам

    grand-kamin-sravnenie-dymoxodnyx-sistem-3

    1. Накапливание сажи из-за завихрений и противотяги в прямоугольном дымоходе

    grand-kamin-sravnenie-dymoxodnyx-sistem-4

    1. Сборник конденсата представляет собой керамический монолит с боковым отводом. Заводская комплектация предусматривает поставку патрубка в заглушенном виде. Заглушку можно выдавить в момент подключения канализационной трубы к патрубку.

    grand-kamin-sravnenie-dymoxodnyx-sistem-6

    1. После присоединения канализационной трубы к патрубку отвод конденсата замуровывается и при необходимости доступа к соединению пластик-керамика нужно делать шлифмашинкой окно на внешней оболочке.

    grand-kamin-sravnenie-dymoxodnyx-sistem-5

    1. Добраться к отводу конденсата очень просто через вентиляционную решетку, необходимой для поступления воздуха в каналы проветривания.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata-1

    1. Конструкционное исполнение отвода конденсата достаточно сложное.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata

    1. Удобный тройник способствует простой очистке дымоходной системы.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy

    1. Отверстие трубы слишком узкое.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy-1

    1. Тройник подключения 90 град. обладает цельной конструкцией из сырой глины, которая гарантирует надежность и прочность подключения.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-1

    1. Тройник подключения представляет собой конструкцию из обожженных элементов, соединенных при помощи клея.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya

    1. Использование тройника подключения 45 град. позволяет снизить аэродинамическое сопротивление дымовых газов.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-2

    1. Отсутствие возможности подсоединения потребителя под углом 45 град.
    1. Рабочая температура дымохода составляет 600 град. Цельсия, что может подтвердить декларация качества.

    Declaration-of-Performance_5_DE-01_003_CPR-2014-01-22

    1. Рабочая температура дымоходной системы достигает 400 град. Цельсия. Соответствующей декларации качества на керамические трубы от производителя найти невозможно.
    1. Каналы проветривания выводят влагу, излишек температуры в изоляции и не допускают нагревание каменной оболочки дымохода.

    grand-kamin-dymoxody-konstrukciya

    1. Каналы проветривания отсутствуют в слое минерального изоляционного материала.

    grand-kamin-dymoxody-konstrukciya-1

    1. Продукция имеет сертификат соответствия, выданный государственной системой сертификации УкрСЕПРО.
    1. Сертификация в Украине отсутствует.
    1. Наличие именной гарантии на 30 лет, подписанная Региональным Директором по восточной Европе.
    1. Выдача гарантии на 30 лет, которая не включает воздействие влажного воздуха дымовых газов.
    1. Высокотемпературный герметик Schiedel ROTEMPO способствует легкому и удобному склеиванию керамических труб.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub-1

    1. Для склеивания керамических труб используется сухая смесь, которая достаточно прихотлива в эксплуатации.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub

    1. Широкий модельный ряд — свыше 30 типоразмеров продукции, включающей интегрированные вентиляционным каналом двухходовые дымоходные системы.

    grand-kamin-dymoxody-dvuxxodovoj-komplekt-s-ventilyaciej

    1. Модельный ряд ограничен, двухходовых дымоходных комплектов с интегрированной вентиляцией в ассортименте нет.
    1. Готовая отделка канала дымохода над крышей, имитирующая красный кирпич.

    grand-kamin-dymoxody-schiedel-uni

    1. Готовые решения отделки дымоходного канала отсутствуют.
    1. Заказчику предложен выбор 3-х типоразмеров оригинальных стеклобетонных покровных плит.

    grand-kamin-dymoxody-pokrovnaya-plita-1

    1. Наличие только одного варианта покровной плиты невысокого качества.

    grand-kamin-dymoxody-pokrovnaya-plita

  • grand-kamin-komplekt-dymoxoda-kombinirovannyj-schiedel-uni-s-ventilyacionnym-mnogofunkcionalnym-kanalom-1grand-kamin-komplekt-dymoxoda-kombinirovannyj-schiedel-uni-s-ventilyacionnym-mnogofunkcionalnym-kanalom

    Комплект дымохода комбинированный Schiedel Uni с вентиляционным / многофункциональным каналом

    Смотрите прайс

    Дымоходная система должна быть надежной, долговечной и обеспечивать полную безопасность для окружающих. Отдавая предпочтение продукции от компании Schiedel, можно быть уверенным в ее качестве, поскольку их дымоходы давно зарекомендовали себя на рынке, как качественные и функциональные. Строгое следование требованиям европейских стандартов в процессе изготовления дымоходов такого плана позволило создать уникальную систему с расширенными возможностями.



    Комплект дымохода комбинированный Schiedel UNI с вентиляцией характеризуется универсальной конструкцией, которая подходит для широкого ассортимента отопительных приборов – печей, каминных топок, котлов. Продукция прошла серьезные испытания, доказывающие ее качество и прекрасную невосприимчивость керамической стенки к влажной среде. Хорошая стойкость к возгоранию сажи и инертность к агрессивным конденсатам также определяют длительность эксплуатации данных дымоходов.

    Рабочая температура дымохода 600 градусов Цельсия
    Максимальная рабочая температура 1000 градусов Цельсия (возгорание сажи)
    Тип внутренней керамической стенки Влагонепроницаемая
    Проникновение влаги керамической трубы 3-5 г/ч на м. кв. внутренней поверхности
    Обеспечение пожаробезопасности здания Класс F90 / L90 по европейской классификации
    Гарантия от завода-производителя 30 лет



    Европейский стандарт EN 13063 предлагает такую классификацию дымохода Schiedel Uni — T600 N1 G3 D100, где:



    Т600 Рабочая температура отработанных газов внутри дымохода
    N1 Герметичность дымоходной системы
    G Устойчивость дымохода к возгоранию сажи
    3 На всех видах топлива
    D Стойкость к коррозии
    100 Расстояние до горючих конструкций

    grand-kamin-sostav-dymoxodnoj-sistemy-schiedel-uniКонструкционные преимущества дымоходной системы Schiedel UNI



    По конструкции Schiedel Uni — это простая и легкая в монтаже дымоходная система, состоящая из качественных функциональных элементов.



    • Внутренней керамической трубе характерно высокое качество исполнения из огнестойкого шамотного материала с учетом соответствия специальным требованиям к дымоходам.
    • Уникальные свойства керамической трубы заключаются в хорошей температурной устойчивости, стойкости к кислой среде, высоких показателях плотности и прочности.
    • Равномерность охвата поверхности керамической трубы изоляционными плитами, которые гарантируют изоляционные характеристики всей конструкции.
    • Точность в соблюдении размеров изоляционных панелей, которые соответствуют параметрам каменной внешней оболочки и округлому сечению внутренней трубы.
    Артикул Сечение, см Канал, см Наружный размер, см Вес, гп/мп
    UNI 1614 16-L-14 10/22 32/72 166
    UNI 1814 18-L-16 14/26 36/81 194
    UNI 1816 18-L-168 14/26 36/81 195
    UNI 2016 20-L-14 14/26 36/81 195
    UNI 2016 20-L-16 14/26 36/81 195
    UNI 2018 20-L-18 13/26 36/83 195

    Современное конструкционное решение дымоходов Schiedel UNIgrand-kamin-konstrukcionnaya-sxema-dymoxodnoj-sistemy-schiedel-uni



    Дымоходы Schiedel UNI являются универсальными, безопасными и надежными, прежде, всего, за счет своей конструкции. Каждая составляющая выполняет отдельную важную функцию, например, обеспечение конусом отвода влаги и повышенных температур от изоляционного материала, защита от влажности дымоходной системы за счет наличия верхнего комплекта.



    Основные элементы конструкции дымоходной системы Schiedel UNI:



    1. Конус
    2. Готовая оболочка для отделки верхней части дымохода
    3. Внутренняя керамическая труба
    4. Теплоизоляционный материал
    5. Передняя панель
    6. Тройник для подключения потребителя
    7. Идентификационная табличка
    8. Тройник для прочистки
    9. Дверца для осмотра и очистки
    10. Вентиляционная решетка
    11. Емкость для сбора и отвода конденсата
    12. Основание дымовой трубы

    Проектирование систем дымоходов для теплогенераторов на твердом воздухе по схеме воздух-газ



    grand-kamin-dymoxody-schiedel-uni-ukazaniya-po-proektirovaniyu-dymoxodnyx-sistemНеобходимость поиска инновационных решений



    По современным требованиям строительства существует необходимость использования в зданиях приточных установок механического типа, чтобы обеспечить жилое пространство свежим воздухом в достаточном количестве. Это позволяет создавать комфортные условия для проживания, а также защитить здание от влаги.



    Schiedel UNI — уникальное предложение современного рынка



    Применение теплогенераторов в сочетании с приточными установками должно учитывать важное условие – ни при каких ситуациях невозможно допущение увеличения разряжения воздуха. Оптимальным решением стала эксплуатация твердотопливных теплогенерирующих механизмов, независящих от наличия воздуха в помещении. В этом случае компания Schiedel  предлагает дымоходы UNI, которые гарантируют одновременно приток воздуха и безопасный отвод дымовых газов.



    Принцип работы дымохода Scheidel UNI



    Конструкция дымовой трубы, функционирующих по схеме LAS (воздух-газ), включает дымоход и вентиляционный канал, через который идет воздух для сжигания. Отвод самих же дымовых газов происходит по дымоходной трубе.

    Гарантийные условия Schiedel

    Производитель предоставляет именную гарантию сроком на 30 лет при условии покупки у официального представителя.

    grand-kamin-dymoxody-schiedel-uni-garantiya

    15 преимуществ, которые подтверждают качество дымоходной системы Schiedel UNI

    Schiedel UNI Другой производитель
    1. Керамическая труба Schiedel используется в дымоходах, работающих в сухом или влажном режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem-2

    1. Керамическая труба других производителей может использоваться только в сухом режиме.

    grand-kamin-sravnenie-dymoxodnyx-sistem

    1. За счет круглого сечения керамической трубы образуется минимальное аэродинамическое сопротивление дымовым газам

    grand-kamin-sravnenie-dymoxodnyx-sistem-3

    1. Накапливание сажи из-за завихрений и противотяги в прямоугольном дымоходе

    grand-kamin-sravnenie-dymoxodnyx-sistem-4

    1. Сборник конденсата представляет собой керамический монолит с боковым отводом. Заводская комплектация предусматривает поставку патрубка в заглушенном виде. Заглушку можно выдавить в момент подключения канализационной трубы к патрубку.

    grand-kamin-sravnenie-dymoxodnyx-sistem-6

    1. После присоединения канализационной трубы к патрубку отвод конденсата замуровывается и при необходимости доступа к соединению пластик-керамика нужно делать шлифмашинкой окно на внешней оболочке.

    grand-kamin-sravnenie-dymoxodnyx-sistem-5

    1. Добраться к отводу конденсата очень просто через вентиляционную решетку, необходимой для поступления воздуха в каналы проветривания.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata-1

    1. Конструкционное исполнение отвода конденсата достаточно сложное.

    grand-kamin-dymoxody-konstrukciya-otvoda-kondensata

    1. Удобный тройник способствует простой очистке дымоходной системы.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy

    1. Отверстие трубы слишком узкое.

    grand-kamin-dymoxody-konstrukciya-dymoxodnoj-sistemy-1

    1. Тройник подключения 90 град. обладает цельной конструкцией из сырой глины, которая гарантирует надежность и прочность подключения.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-1

    1. Тройник подключения представляет собой конструкцию из обожженных элементов, соединенных при помощи клея.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya

    1. Использование тройника подключения 45 град. позволяет снизить аэродинамическое сопротивление дымовых газов.

    grand-kamin-dymoxody-konstrukciya-trojnik-podklyucheniya-2

    1. Отсутствие возможности подсоединения потребителя под углом 45 град.
    1. Рабочая температура дымохода составляет 600 град. Цельсия, что может подтвердить декларация качества.

    Declaration-of-Performance_5_DE-01_003_CPR-2014-01-22

    1. Рабочая температура дымоходной системы достигает 400 град. Цельсия. Соответствующей декларации качества на керамические трубы от производителя найти невозможно.
    1. Каналы проветривания выводят влагу, излишек температуры в изоляции и не допускают нагревание каменной оболочки дымохода.

    grand-kamin-dymoxody-konstrukciya

    1. Каналы проветривания отсутствуют в слое минерального изоляционного материала.

    grand-kamin-dymoxody-konstrukciya-1

    1. Продукция имеет сертификат соответствия, выданный государственной системой сертификации УкрСЕПРО.
    1. Сертификация в Украине отсутствует.
    1. Наличие именной гарантии на 30 лет, подписанная Региональным Директором по восточной Европе.
    1. Выдача гарантии на 30 лет, которая не включает воздействие влажного воздуха дымовых газов.
    1. Высокотемпературный герметик Schiedel ROTEMPO способствует легкому и удобному склеиванию керамических труб.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub-1

    1. Для склеивания керамических труб используется сухая смесь, которая достаточно прихотлива в эксплуатации.

    grand-kamin-dymoxody-konstrukciya-skleivanie-keramicheskix-trub

    1. Широкий модельный ряд — свыше 30 типоразмеров продукции, включающей интегрированные вентиляционным каналом двухходовые дымоходные системы.

    grand-kamin-dymoxody-dvuxxodovoj-komplekt-s-ventilyaciej

    1. Модельный ряд ограничен, двухходовых дымоходных комплектов с интегрированной вентиляцией в ассортименте нет.
    1. Готовая отделка канала дымохода над крышей, имитирующая красный кирпич.

    grand-kamin-dymoxody-schiedel-uni

    1. Готовые решения отделки дымоходного канала отсутствуют.
    1. Заказчику предложен выбор 3-х типоразмеров оригинальных стеклобетонных покровных плит.

    grand-kamin-dymoxody-pokrovnaya-plita-1

    1. Наличие только одного варианта покровной плиты невысокого качества.

    grand-kamin-dymoxody-pokrovnaya-plita
